Meet van elektriese weerstand: 11 stappe (met prente)

Inhoud

Trappe
- Metode 1 van 2: Toets die weerstand met `n multimeter
- Metode 2 van 2: Maak seker die toets is reg
Wenke
Waarskuwings

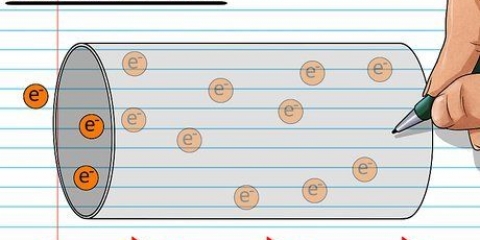

Weerstand is die mate waarin dit moeilik is vir elektrone om deur `n gegewe voorwerp te vloei. Dit is soos die wrywing wat `n voorwerp ondergaan wanneer dit langs `n oppervlak beweeg. Weerstand word gemeet in ohm; 1 ohm is gelyk aan 1 joule per sekonde of 1 volt per 1 amp. Weerstand kan gemeet word met `n analoog, of `n digitale multimeter of ohmmeter. Volg die stappe hieronder om die weerstand van `n elektriese stroom te meet.

Trappe

Metode 1 van 2: Toets die weerstand met `n multimeter

1. Kies die item wie se weerstand jy wil meet.

2. Plaas die toetsprobes in die korrekte toetskontakte. `n Multimeter het dikwels verskeie toetskontakte, afhangende van of dit gebruik word om weerstand, spanning of stroom (ampère) te toets. Gewoonlik word die korrekte kontakte vir weerstandstoetsing gemerk "COM" (algemeen) en `n kontak gemerk met die Griekse letter omega, kort vir "ohm".`

3. Skakel die multimeter aan.

4. Kies die mees geskikte toetsreeks. Dit is gewoonlik naby aan die multimeter se maksimum toetsreeks, maar net onder dit. As jy iets lees wat naby aan 0 kom, sal jy die reeks afwaarts moet aanpas.

As jy die weerstand met `n analoog multimeter toets, sal jy eers die meter op 0 moet stel voordat jy die werklike toets uitvoer. Raak die toetskabels saam om `n kortsluiting te skep, en pas dan die verstellers aan sodat dit 0 ohm lees. Digitale multimeters hoef nie op nul gestel te word nie.

Sommige digitale multimeters pas die reeks outomaties vir jou aan.

5. Raak die item wat jy wil meet met die meetpenne van die multimeter. Dit mag nodig wees om die reeks afwaarts aan te pas om `n geskikte lesing te kry.

As jy die reeks van `n analoog multimeter verander, sal jy die nulwaarde moet terugstel voordat jy die voorwerp met die probes raak, om binne die nuwe reeks te meet.

6. Stel die multimeter op `n hoë spanning reeks nadat jy klaar is met die toets. Dit voorkom dat die multimeter beskadig word as jy dit in die volgende toets gebruik sonder om eers die meter te verstel.

7. Skakel die multimeter af. Dit keer dat die batterye leeg raak wanneer die multimeter nie gebruik word nie.

Metode 2 van 2: Maak seker die toets is reg

1. Toets weerstand in komponente buite die stroombaan. Die meting van die weerstand in `n komponent in `n stroombaan sal lei tot onakkurate lesings omdat die multimeter, benewens die meting van die weerstand in die ander komponente van die stroombaan. Soms is dit egter nodig om die weerstand oor komponente in `n stroombaan te toets.

2. Toets slegs komponente wat nie aangedryf word nie. Stroom wat deur `n stroombaan vloei sal onakkurate lesings veroorsaak omdat die stroom `n hoër weerstand sal veroorsaak. Die spanning in die stroombaan kan ook die multimeter beskadig. (dit is hoekom dit nie aanbeveel word om die weerstand van `n battery te toets nie.)

Enige kapasitor in `n stroombaan wie se weerstand jy wil toets, moet ontlaai word voordat jy dit doen. Ontlaaide kapasitors kan beheer neem van die stroom vanaf die multimeter, wat tydelike fluktuasies in lesings veroorsaak.

3. Kyk of daar enige diodes in die stroombaan is. Diodes gelei elektrisiteit in 1 rigting; daarom sal die omkeer van die posisie van die probes in `n diodestroombaan verskillende lesings tot gevolg hê.

4. hou jou vingers dop. Sommige resistors of komponente moet gehou word om met die probes te meet. Deur die resistors of sonde met jou vingers aan te raak, kan dit lei tot onakkurate lesings aangesien jou liggaam stroom uit die stroombaan trek. Dit is nie `n beduidende probleem wanneer `n laespanning multimeter gebruik word nie, maar kan probleme veroorsaak wanneer die weerstand met `n hoëspanning multimeter getoets word.

Een manier om nie jou vingers op die komponente te kry nie, is om dit aan `n toetskringbord, of `broodbord` te heg wanneer jy die weerstand gaan toets. Jy kan ook klampe gebruik wat jy aan die toetskabels vasmaak om die punte van die weerstand of komponent in plek te hou terwyl jy toets.

Wenke

Hoe akkuraat `n multimeter is, hang af van die model. Goedkoop multimeters het gewoonlik `n 1 persent afwyking van die korrekte waarde. ’n Beter multimeter wat meer akkuraat is, sal ook duurder wees.
Jy kan die waarde in ohm van `n weerstand lees deur na die getalle en kleure daarop te kyk. Sommige weerstande gebruik `n 4-band-stelsel terwyl ander 5-bande het. `n Band word gebruik om die graad van akkuraatheid aan te dui.

Waarskuwings

Die punte van die toetssondes wat met `n multimeter gebruik word, word dikwels in `n skerp punt gemaal. As jy die punte van die sondes moet vashou, doen dit langs die lengte van die punt om te verhoed dat jy jouself steek.
